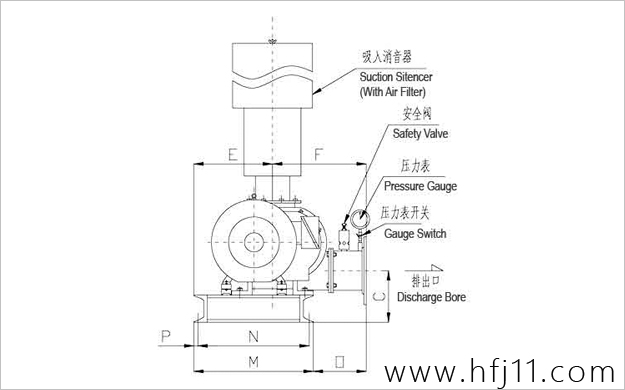

三叶高压罗茨鼓风机直联传动外形尺寸图
| 型号 | 口径 | A | C | D | E | F | G | H | J | K |
| HDSR-50 | 50A | 600 | 120 | 790 | 180 | 270 | 600 | 420 | 90 | - |
| HDSR-65 | 65A | 640 | 130 | 900 | 180 | 270 | 650 | 440 | 105 | — |
| HDSR-80 | 80A | 745 | 150 | 1170 | 260 | 305 | 700 | 500 | 100 | - |
| HDSR-100 | 100A | 915 | 160 | 1240 | 290 | 310 | 900 | 630 | 135 | - |
| HDSR-125 | 125A | 990 | 190 | 1410 | 290 | 345 | 950 | 710 | 120 | — |
| HDSR-150 | 150A | 1230 | 215 | 1680 | 330 | 390 | 1250 | 950 | 150 | 475 |
| HDSR-175 | 150A | 1325 | 215 | 1680 | 330 | 390 | 1400 | 1100 | 150 | 550 |
| HDSR-200 | 200A | 1600 | 280 | 2060 | 435 | 490 | 1600 | 1300 | 150 | 650 |
| HDSR-250 | 250A | 1960 | 380 | 2660 | 690 | 640 | 1750 | 1350 | 200 | 675 |
| HDSR-300 | 300A | 2050 | 395 | 2680 | 690 | 695 | 1900 | 1400 | 250 | 700 |
| HDSR-350A | 350A | 2215 | 395 | 2880 | 695 | 695 | 2050 | 1550 | 250 | 775 |
| HDSR-350B | 350B | 2265 | 395 | 2880 | 695 | 695 | 2150 | 1650 | 250 | 825 |
| 型号 | 口径 | L | M | N | 0 | P | Q | n-φ | R | 重量 |
| HDSR-50 | 50A | - | 280 | 250 | 170 | 15 | 80 | 4-φ16 | 50 | 105 |
| HDSR-65 | 65A | — | 280 | 250 | 170 | 15 | 80 | 4-φ16 | 72 | 120 |
| HDSR-80 | 80A | - | 370 | 340 | 195 | 15 | 80 | 4-φ16 | 65 | 190 |
| HDSR-100 | 100A | - | 400 | 370 | 200 | 15 | 80 | 4-φ16 | 105 | 240 |
| HDSR-125 | 125A | - | 440 | 410 | 195 | 15 | 100 | 4-φ16 | 100 | 355 |
| HDSR-150 | 150A | 475 | 500J | l460 | 220I | 20 | I100 | 6-φ18 | 170 | 590 |
| HDSR-175 | 150A | 550 | 500 | 460 | 220 | 20 | 100 | 6-φ18 | 255 | 730 |
| HDSR-200 | 200A | 650 | 650 | 610 | 275 | 20 | 140 | 6-φ18 | 240 | 1000 |
| HDSR-250 | 250A | 675 | 1050 | 1000 | 280 | 25 | 160 | 6-φ18 | 205 | 2000 |
| HDSR-300 | 300A | 700 | 1050 | 1000 | 335 | 25 | 160 | 6-φ18 | 300 | 2300 |
| HDSR-350A | 350A | 775 | 1050 | 1000 | 335 | 25 | 160 | 6-φ18 | 380 | 2680 |
| HDSR-350B | 3508 | 825 | 1050 | 1000 | 335 | 25 | 160 | 6-φ18 | 430 | 2900 |
